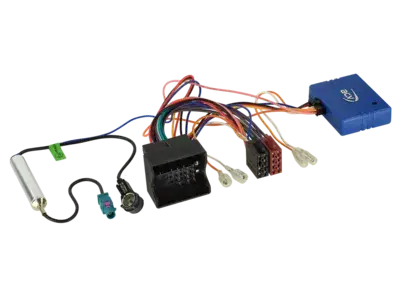

ACV CAN-Bus Kit Opel/Renault Quadlock>ISO/Fakra>ISO lose Rabatt

Strom + Lautsprecher (ISO) + ISO Antennenanschluss
Falls das ab Werk verbaute OEM Radio in einem mit CAN Bus gesteuerten Fahrzeug gegen ein Nachrüstradio ersetzt werden soll, wird ein spezifischer CAN Bus Adapter benötigt.
Spezifische wie universelle CAN Bus Adapter wandeln relevante digitale Daten des jeweiligen fahrzeugspezifischen Datenbusses in analoge Signale um. Je nach Adapter werden verschiedene Signale bzw. Komfortfunktionen wie Zündplus, Beleuchtung, Rückwärtsgangsignal oder auch ein Geschwindigkeitssignal ausgelesen und analog für verschiedene Nachrüstlösungen bereitgestellt.
Hinweis:
CAN-Bus
Anschluss: Quadlock
Antenne: Fakra Phantomspeisung > ISO
Fahrzeuge mit CD30 / CD30MP / CDC40 / CD50 / CD70 / DVD 90 OEM Gerät
Fahrzeugeinstellungen nicht unterstützt
Fahrzeuge Opel Corsa D (S07) 10/2006 – 08/2014 Fahrzeugeinstellungen unterstützt > Lenkstock Wischerhebel
Fahrzeuge Opel Corsa D (S07) 10/2006 – 08/2014 mit Interfaceausfall nach längerer Betriebszeit:
1: OEM Gerät anschließen
2: CAN Bus Ruhe herstellen
3: CAN Bus Alternativabgriff > 32 Pin OEM Displaystecker Can High / Can Low > Pin 20 / Pin 23
4: CAN Bus Alternativabgriff > Komfort-CAN an Klimatronik
Für folgende Fahrzeuge geeignet:
Opel
Opel Antara (L-A) 11/2006 – 11/2010
Opel Antara (L-A) 01/2011 – 03/2015
Opel Agila A (H00) 06/2003 – 10/2007
Opel Astra H (A-H) 03/2004 – 02/2007
Opel Astra H (A-H) 02/2007 – 11/2010
Opel Combo (C) 10/2004 – 09/2011
Opel Corsa C (X01) 07/2003 – 07/2006
Opel Corsa D (S07) 10/2006 – 11/2010
Opel Corsa D (S07) 01/2011 – 08/2014
Opel Meriva A (X01) 11/2005 – 03/2010
Opel Signum I (Z03) 09/2005 – 08/2008
Opel Tigra Twin Top (X-C) 07/2004 – 11/2009
Opel Vectra C (Z02) 09/2005 – 09/2008
Opel Vivaro A (X83) 09/2006 – 01/2011
Opel Zafira B (A-H) 07/2005 – 06/2010
Opel Zafira B (A-H) 02/2008 – 12/2014
Nissan
Nissan Primastar (X83) 09/2006 – 01/2011*
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückfahrsignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
grau: keine Funktion
*Fahrzeuge mit mit trapezförmigem OEM Gerät
Allgemeine Installationshinweise:
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
