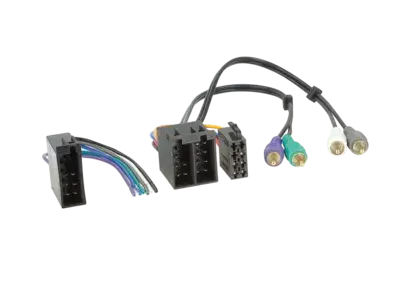

ACV Aktivsystemadapter VW ISO/10Pin ISO>Cinch/Kabel lose Finale Aktion

Aktivsystemadapter dienen der Aufrechterhaltung von werksseitig verbauten Soundsystemen.
Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
Vor der Endmontage auf Funktion prüfen.
Hinweis:
Anschluss: ISO > ISO Stecker
Anschluss: Cinch(m) > OEM Soundsystem
Anschluss: lose Kabel Line In > OEM Soundsystem 10 Pin ISO Stecker
Anschluss Cinch:
weiß: Vorne Links Low Level Line In
grau: Vorne Rechts Low Level Line In
grün: Hinten Links Low Level Line In
lila: Hinten Rechts Low Level Line In
Anschluss 10 Pin ISO Stecker:
weiß: Vorne Links Low Level Line In
grau: Vorne Rechts Low Level Line In
grün: Hinten Links Low Level Line In
lila: Hinten Rechts Low Level Line In
schwarz: Masse Low Level
+12V Amp Remote mit OEM Gerät prüfen: blau/weiß
+12V Amp Remote mit OEM Gerät prüfen: ISO Strom Stecker Pin 3
Fahrzeuge ohne Nokia OEM Soundsystem*
Für folgende Fahrzeuge geeignet:
VW Corardo (531) 07/1991 – 12/1995
VW Golf III (1H) 09/1991 – 02/1998
VW Passat (B4) 08/1993 – 08/1996
VW Vento (1H5) 01/1992 – 03/1998
*Fahrzeuge mit Nokia OEM Soundsystem Aktivsystemadapter VW Nokia ISO/10Pin ISO>Cinch > Artikel: 13-1320-52
